无压自动风门的运行原理

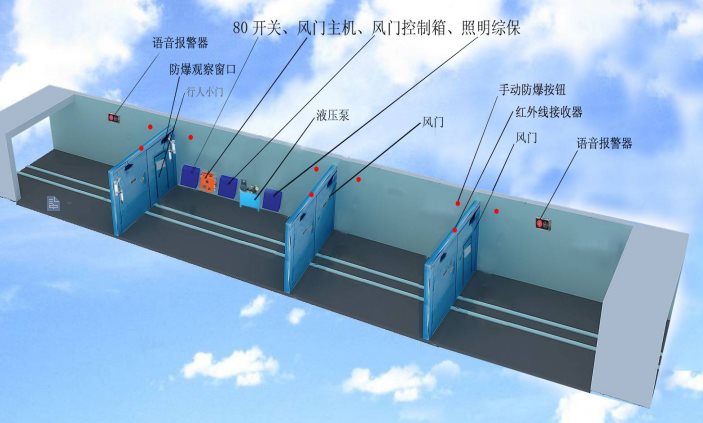

矿用无压自动风门在二套双扇风门的两端分别安装4个红外、传感器，在风门的两端形成检测器，当行人或车辆由巷道的任一方进人时，传感器自动检测并为控制设备提供信号，当A门有人经过时，传感器发生信号，A门动力源通电，打开A风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况），在A门打开时，语音箱得到触发信号，使声光信号器动作，提示警示语“风门打开，请注意安全"并且触发绿灯闪烁，B门语音箱同进提示“前方风门打开，请您稍候"伴有红灯亮，B门有闭锁，以防止两扇门同时打开使风流短路，影响煤矿通风安全；经过适当的延时,A门自动关闭，等到传感器检测关闭到位后，警示语音、绿灯关闭，红灯常亮。

当有人或物体接近B门时，经B的门里或门外的红外传感器检测，在控制器的触发1或触发2 端输出高电平（10 2 · 5）v经光电隔离后输人到控制器，经逻辑判断后在B接线端子B门大气缸及开门语音端子控制输出三路电压（10以2巧）v。一路供电磁阀驱动风门控制箱打开风门。一路控制B门声光语音箱发出语音报警语音同时绿灯闪烁。一路控制B端子上A门稍后语音，发出语音提示当人或者物体远离A门时红外传感器控制触发1、触发2端输人低电平（OV）经光电隔离后控制器在经逻辑判断后延时7s；在接线端子，A门大气缸及开门语音端，输出三路低电平（OV），语音箱停止报警风门关闭。
