自动无压风门适用于矿井通风系统中的可自动控制系统。气动无压平衡风门包括风门、分别设在相对两个门框上的传动机构,所述的两个门框之间设有一闭锁箱,闭锁箱内设有可交替升降或同时升降的两个等质量的重锤,两个重锤分别经钢丝绳与传动机构相连,所述的两个重锤之间设有固定在闭锁箱上的闭锁失效动作气缸,闭锁失效动作气缸的推杆上设有呈三角形可限制两个重锤交替闭锁的闭锁块,闭锁块与闭锁箱内壁之间设有恢复闭锁限位弹簧。该气动无压风门能异向同步开闭,运用链杆平衡机构,保证了风门打开省力、方便灵活。


自动无压风门有益效果

自动无压风门由于采用了上述方案,该平衡风门由门框、两个门扇、链杆传动机构、动力气缸、门开到位挡板、关门缓冲气缸构成。两个门扇的门轴通过与链杆平衡机构相连接实现异向同步开启,当需要远程控制应急救援时,行人或车辆通过时,动力气缸通过动力缸杆连接件作用于传动杆上,传动杆带动链轮实现两扇风门异向同步开启,当动力气缸伸到门开到位挡板时风门完全打开。配重锤由钢丝绳与联动装置连接,靠重锤的自身重力使风门自动关闭,当两门扇自动关闭时缓冲气缸作用于传动杆上与动力气缸相反方向,使两扇门关闭时不会过快导致伤过往行人和损坏风门。当需要两扇风门同时开启时,闭锁失效动作气缸动作闭锁块被推出,此时闭锁失效,使控制系统能够下达命令把两道风门同时开启。可用于应急救援系统或者矿用风门的能够远程控制异向同步开闭的可自动控制的气动无压平衡风门。
自动无压风门优点:

无压风门采用压力平衡原理风门异向同步开闭,运用链杆平衡机构把作用在风门上的压力通过链杆平衡机构转化为一种内力并得到平衡保证了风门打开时省力、方便灵活。

  • 自动无压风门煤矿安装效果

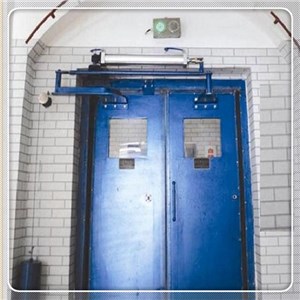

    首套自动无压风门调试完成后并投入使用,实现了井下风门的远程监测、智能控制,为建设智能化矿井再添有力的一笔。风门是矿井通风系统中的重要构筑物,对于有序、有效地管理井下巷道通风、行人、行车,提高运输和生产

  • 自动无压风门的使用和升级

    自动无压风门的使用和升级目前矿用自动无压风门是现代化智能矿山不可缺少的设备,随着5G智能化的发展我们公司的自动无压风门迎来了升级换代,从开始的红外感应自动化风门升级网络远程控制24小时无人值守的自动无

  • 矿用自动气动无压平衡风门设计了平行四连杆机构

    自动气动无压平衡风门为使风门系统开闭方便,动作灵活,减小破损,延长使用寿命,设计了平行四连杆机构,左右门扇同步异向开闭的无压平衡风门,自动气动风门系统装置组成,工作原理,设备布置和动作过程.风门系统工

  • 矿用全自动行车无压风门实现手动、感应、遥控方式可切换设置

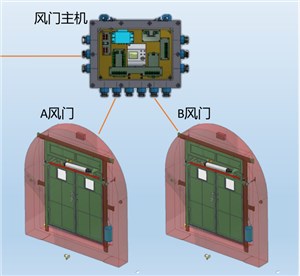

    矿用全自动行车无压风门实时准确地检测风门通行区域的行人及车辆并 对检测到的情况进行分析,实现一套风门(一般是主副两道)的开启、关闭、联锁,以及阻 车器联动的自动控制,基本功能如下1. 两道门联锁。即不
